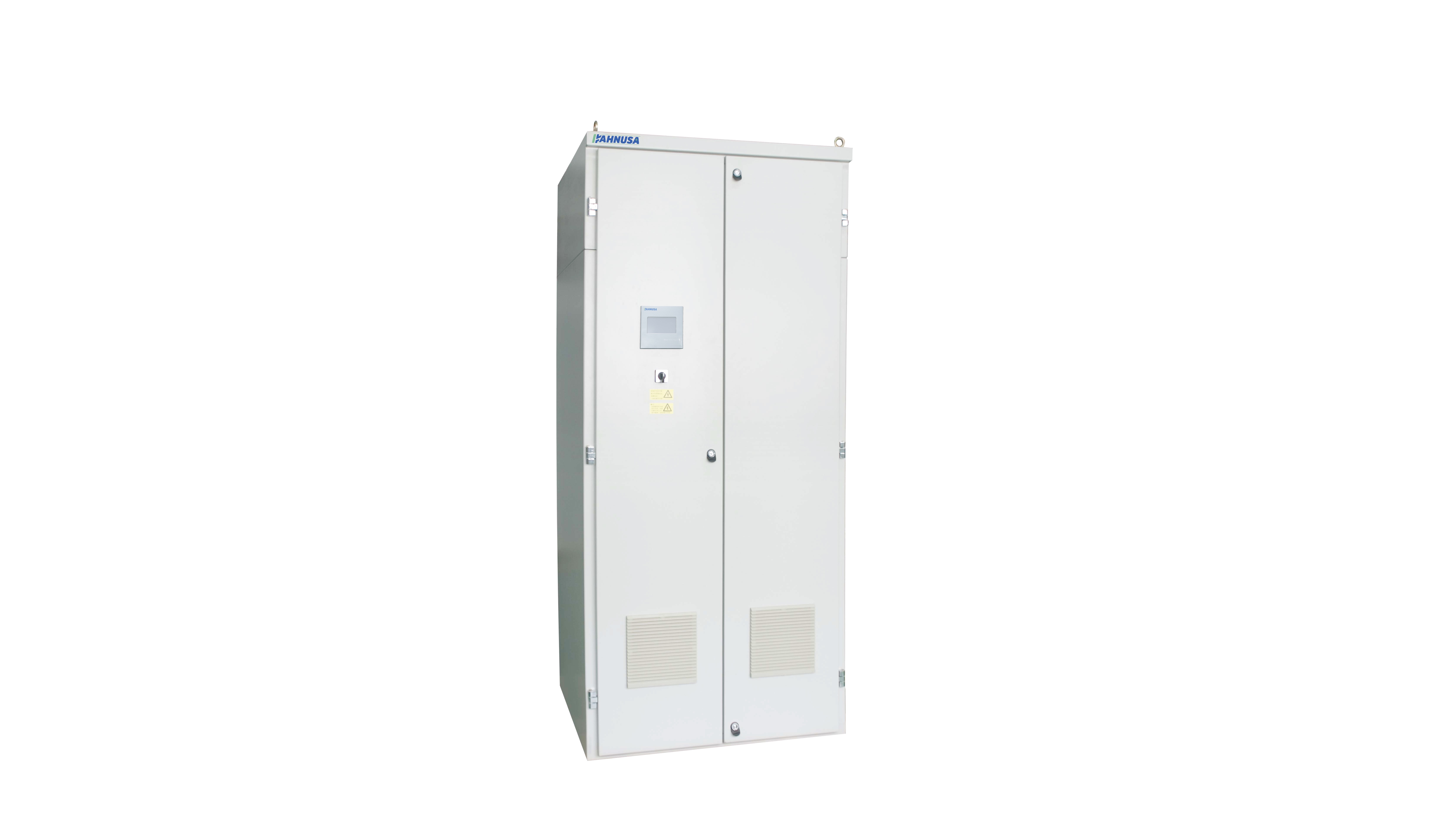

低压调谐补偿柜
在配电系统中存在非线性用电负荷时,井联电容器组投入时,一方面由于电容器组的阻抗小,注入电容器组的谐波电流大,使电容器过负荷而严重影响其使用寿命。另一方面当电容器组的谐波容抗与系统等效感抗相等而发生谐振时,将会引起电容器谐波电流严重放大使电容器过热而导致损坏.井且对供电系统的安全以及生产设备的稳定运行危害。因此在补偿电容前串接一定比例的电抗器,是必要的无功补偿设计思路。
技术参数(Technical parameters)
低压调谐补偿柜部分选型(Overall dimensions)
变压器容量kVA | 型号 |
额定容量 kvar |
段数 | 系统电压 | 电抗率 | 尺寸(W*H*D) |
400 |
KAB120-4-400-6 |
120 |
4 | 400V | 7% |
800*1000*2200 |
630 |
KAB210-4-400-6 |
210 |
4 | 400V | 7% |
800*1000*2200 |
800 |
KAB260-4-400-6 |
260 |
4 |
400V |
7% |
800*1000*2200 |
1250 |
KAB390-7-400-6 |
390 |
7 |
400V |
7% |
1200*1000*2200 |
1600 |
KAB480-8-400-6 |
480 | 8 |
400V |
7% |
1200*1000*2200 |
2500 |
KAB390-7-400-6 |
390 |
7 |
400V |
7% |
1200*1000*2200 |
KAB360-6-400-6 |
360 |
6 |
400V |
7% |
1000*1000*2200 |
|
3150 |
KAB480-8-400-6 |
480 |
8 |
400V |
7% |
1200*1000*2200 |
KAB390-7-400-6 |
390 |
7 |
400V |
7% |
1200*1000*2200 |
